操作面板說明：

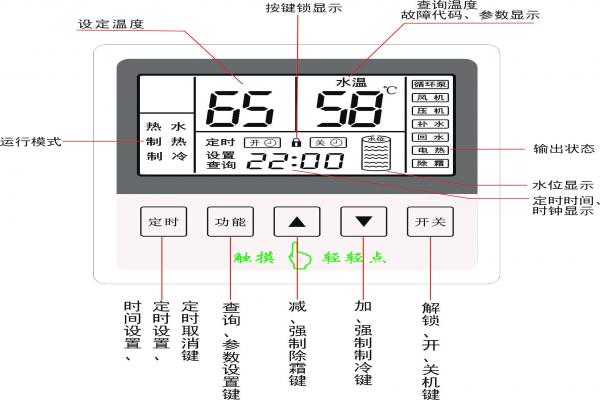

1，控制面板圖：

2，操作：

操作面板上電，蜂鳴器長鳴一聲，顯示器顯示，背光微亮，此時觸摸按鍵被鎖

定，觸摸任何按鍵均無效。

2．1按鍵解鎖：

用手指觸摸“開關”鍵且超過約3秒鐘，當聽到“嘟”聲后移開手指，此時背光高亮，按鍵被解鎖,沒有鎖鍵符號(當約60秒鐘無按鍵操作，按鍵會自動被鎖定,顯示鎖鍵符號)。

2．2開/關機：

用手指觸摸“開關”鍵，如果面板在開機狀態則會關機，如果面板在關機狀態則會開機。

2．3水箱溫度設定：

用手指觸摸“▲”鍵，”設溫”符號開始閃爍并顯示水箱設定溫度，再用手指觸摸“▲”鍵，則水箱設定溫度增加。用手指觸摸“▼”鍵，”設溫”符號開始閃爍,并顯示水箱設定溫度，再用手指觸摸“▼”鍵，則水箱設定溫度減小。水箱溫度設置范圍： 9—L4。

2．4定時時間設置：

用手指觸摸“定時”鍵,進入定時設置方式.。

首先調整的是首先段定時的定時開機“時”，再用手指觸摸“定時”鍵，則調整首先段定時的定時開機“分”，再用手指觸摸“定時”鍵，則調整首先段定時的定時關機“時”，再用手指觸摸“定時”鍵，則調整首先段定時的定時關機“分”，再用手指觸摸“定時”鍵，則進入到第二段定時。 第

二段定時設置同上，直到所有定時時間設置完后退出設置方式。

當所有定時時間設置完后退出設置方式后，顯示定時開關機圖標。

2．4．1定時的取消：

用手指觸摸“定時”鍵且超過約3秒鐘，當聽到“嘟”聲后移開手指，則會取消定時。

2．5時鐘設置：

用手指觸摸“定時”鍵且超過約3秒鐘，當聽到“嘟”聲后不移開手指繼續觸摸

“定時”鍵且超過約8秒鐘，當再次聽到“嘟”聲后移開手指，進入時鐘設置方式。

首先調整的是時鐘的“時”，再用手指觸摸“定時”鍵，則調整時鐘的“分”，再用手指觸

摸“定時”鍵，則設置完成并退出設置方式。

注:只有在沒有設置定時的情況下才能設置時鐘。

2．6強制化霜：

當系統開機且壓機啟動后，用手指觸摸“▼”鍵且超過約8秒鐘，當聽到“嘟”聲后移開手指，則系統進入化霜，當盤管溫度到或化霜時間到退出化霜。

2．7模式轉換：

當系統開機后，在制熱水模式下，用手指觸摸“▲”鍵且超過約8秒鐘，當聽到“嘟”聲后移開手指，則進入制冷模式，水溫調節范圍：5℃-35℃，在制冷模式下用手指觸摸“▲”鍵且超過約8秒鐘，則進入制熱模式。

參數設定及查詢（副表一）

A:參數查詢：

在開機的狀態下,用手指觸摸“功能”鍵，查詢代碼可由A1增加到Er，如果是單系統機型,

再用手指觸摸“功能”鍵則退出查詢方式，如果是雙系統機型, 再用手指觸摸“功能”鍵，查

詢代碼可由b1增加到bc，再用手指觸摸“功能”鍵則退出查詢方式。相應表示如下：

B:參數設置：

在開機狀態下, 用手指觸摸“功能”鍵且超過約3秒鐘，當聽到“嘟”聲后移開手指,進

入參數設置方式, 參數設置好后，用手指觸摸“功能”鍵，則進入到下一個參數的設置，直到

所有參數設置完后退出設置方式。相應表示如下：

C：故障代碼顯示：

故障代碼表
